Digitalizacja VHS: magnetowid, TBC i przechwytywanie do pliku bezstratnego

Ten artykuł otwiera serię naszych poradników poświęconych digitalizacji i restauracji nagrań VHS. Zaczynamy od chwili, w której kaseta trafia do magnetowidu, i towarzyszymy nagraniu aż do zapisania obrazu i dźwięku w komputerze. Po drodze dzielimy się doświadczeniami z pracowni: wyjaśniamy, co pomaga w dobrym odczycie, skąd biorą się typowe problemy i które decyzje naprawdę wpływają na rezultat.

To przewodnik dla osób planujących samodzielne przegrywanie kaset, ale także dla tych, które chcą świadomie wybrać usługę digitalizacji. Nie trzeba od razu znać wszystkich skrótów. Będziemy je wyjaśniać po drodze. Skupiamy się na nagraniach w standardzie PAL, najczęściej spotykanych w Polsce; tam, gdzie różnice mają znaczenie, wspominamy również o NTSC.

Na restaurację w AviSynth i porównania z innymi narzędziami przyjdzie czas w kolejnych częściach. Najpierw potrzebujemy dobrego materiału do pracy. Dlatego przejdziemy całą drogę od taśmy do pliku źródłowego, który będziemy nazywać masterem. Przyjrzymy się przy tym torowi przechwytywania, czyli połączonym urządzeniom, przez które sygnał dociera do komputera. Omawiane modele są przykładami, które pomagają zrozumieć ten proces.

Z czyich doświadczeń korzystamy

Własną praktykę zestawiamy z dokumentacją i wiedzą społeczności DigitalFAQ, VideoHelp oraz Doom9. W dalszej części powracają trzy pseudonimy, które warto wcześniej przedstawić:

• LordSmurf, członek zespołu DigitalFAQ, od lat publikuje poradniki o sprzęcie do digitalizacji. Jego przewodnik po magnetowidach pomaga zrozumieć różnice między modelami i pułapki zakupu używanego sprzętu.
• Sanlyn, wieloletni uczestnik DigitalFAQ i VideoHelp, jest autorem szczegółowego poradnika przechwytywania w VirtualDub. Łączy ustawienia programu z ich skutkami dla obrazu.
• jagabo, wieloletni uczestnik VideoHelp, tłumaczy działanie sygnału na konkretnych przykładach. Jego wyjaśnienia różnic między S-Video i composite pomagają zrozumieć, skąd biorą się zakłócenia na granicach kolorów.

Traktujemy ich jako autorytety ze względu na dorobek, który można prześledzić: opisane konfiguracje, porównania i uzasadnienia rekomendacji. Czytając porady z forów, zawsze zwracamy uwagę na to, jakiego sprzętu i standardu nagrania dotyczą.

1. Zanim taśma ruszy

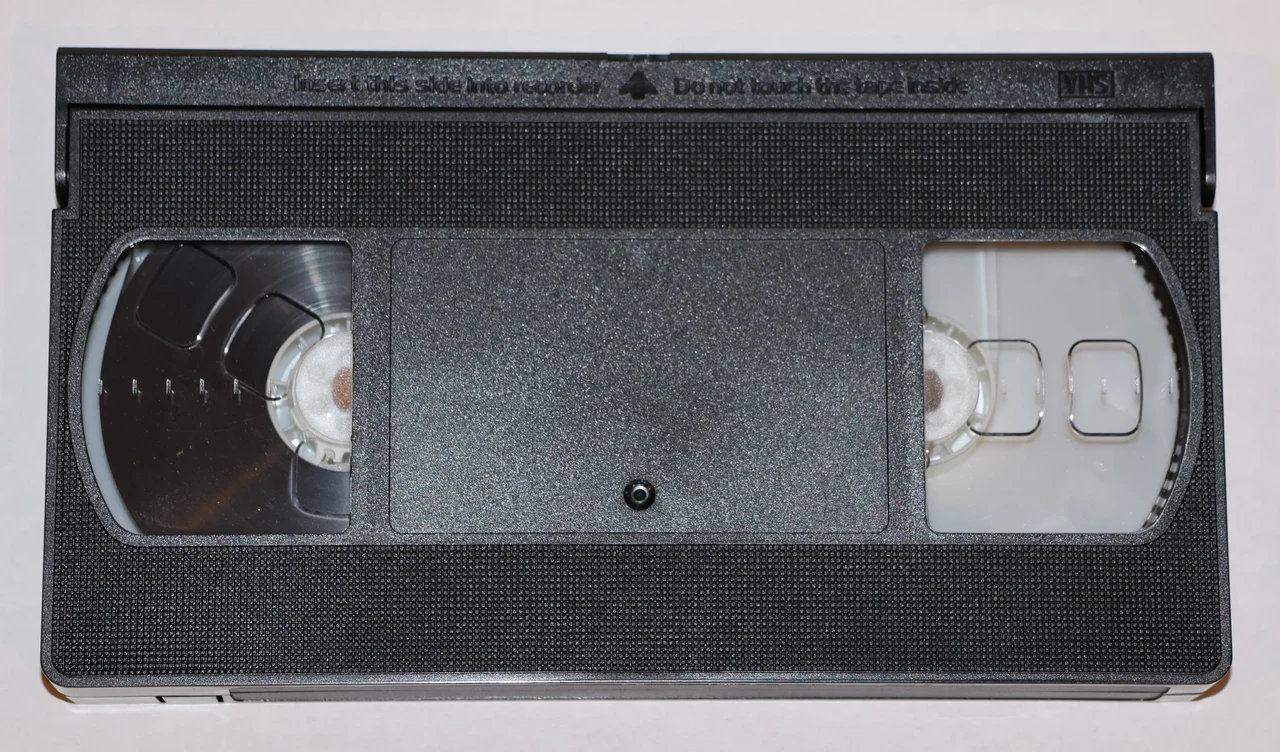

Praca nad nagraniem zaczyna się jeszcze przed włączeniem komputera. Kaseta mogła spędzić ostatnie lata w szafie, na strychu albo w wilgotnej piwnicy. To, co się z nią działo, ma teraz większe znaczenie niż wybór programu do obróbki.

Pierwszych wskazówek dostarczają etykieta, stan obudowy i widoczny fragment taśmy. Pleśń, uszkodzone krawędzie lub zacinający się mechanizm to powody, by wstrzymać odtwarzanie do czasu oceny problemu. Podobne podejście do ochrony nagrań przedstawia Library of Congress w zaleceniach dotyczących nośników. Sprawność nieznanego magnetowidu najlepiej sprawdzić, zanim trafi do niego jedyna kopia rodzinnego filmu.

Z przegrywaniem warto się pospieszyć przede wszystkim w przypadku niepowtarzalnych nagrań i kaset przechowywanych w złych warunkach. Taśmy nie mają jednak wspólnego terminu ważności, a ich jakość nie spada co roku o stały procent. Tempo starzenia zależy od materiałów, temperatury, wilgotności i historii użytkowania. Dlatego zalecenia National Archives dotyczące nośników magnetycznych tak wiele uwagi poświęcają warunkom przechowywania. Z czasem trudniej też o sprawne urządzenia oraz części do nich. Warto więc zaplanować digitalizację odpowiednio wcześnie, choć nie każdej kasecie grozi natychmiastowa utrata nagrania.

Już teraz dobrze pomyśleć o miejscu na kopie plików. Przeniesienie filmu na jeden pendrive zmienia nośnik, ale nadal pozostawia tylko jeden egzemplarz nagrania.

2. Magnetowid: tutaj zaczyna się jakość obrazu

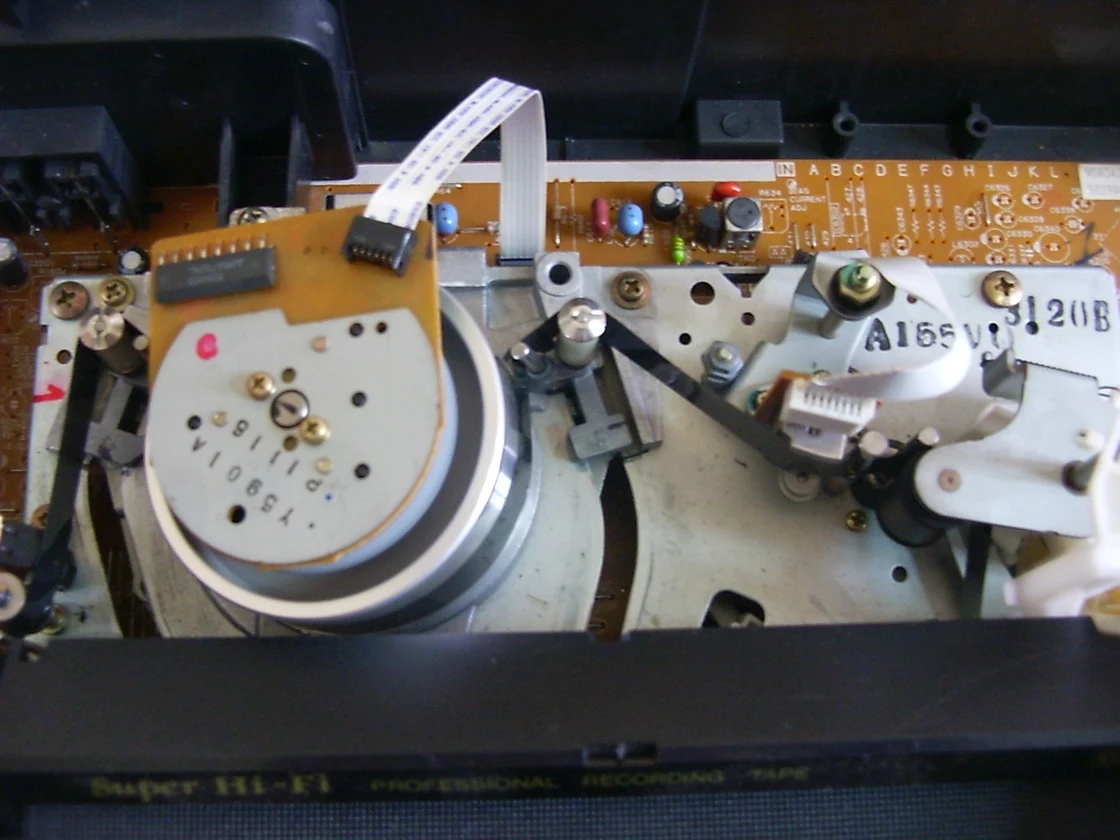

Gdy kaseta nadaje się do odtworzenia, potrzebuje urządzenia, które dobrze ją odczyta. Magnetowid nie jest w tym procesie jedynie napędem. Prowadzi taśmę, odczytuje ją głowicami i przetwarza sygnał, zanim zobaczy go komputer. Od jakości tej pracy zależy wszystko, co będzie można zrobić później.

Dobrym punktem wyjścia jest sprawny, serwisowany model S-VHS, wyposażony w układ korekcji czasowej i pozwalający regulować obróbkę obrazu. Do roli tej korekcji wrócimy w części o TBC. Samo oznaczenie na obudowie niewiele jednak mówi o stanie głowic czy mechanizmu. Nawet wysoko ceniony model może odczytać konkretną kasetę gorzej niż inny, dobrze utrzymany egzemplarz. Przewodnik LordSmurfa pomaga zawęzić wybór; sprawność urządzenia z ogłoszenia wymaga już osobnej oceny.

Najwięcej mówi porównanie tego samego fragmentu na różnych magnetowidach. Pionowa krawędź drzwi ujawnia falowanie, ruch twarzy pokazuje smużenie, a odsłuch pozwala wychwycić przerwy w ścieżce dźwiękowej Hi-Fi. Warto sprawdzić także tracking, czyli dopasowanie odczytu do ścieżek zapisanych na taśmie, i zanotować użyte ustawienia. Pojedynczy ostry kadr nie pokaże tego, co ujawnia nagranie w ruchu.

Od jakich modeli zacząć poszukiwania?

Wśród urządzeń PAL warto przyjrzeć się Panasonic NV-HS1000, NV-HS950, NV-FS200, NV-HS860, NV-HS930 i NV-HS960 oraz odpowiednim odmianom JVC HR-S9600, HR-S7600, HR-S7700/7711/7722, HR-S7950/7955EK i HR-S7960/7965EK. Jako dodatek do artykułu przygotowaliśmy listę magnetowidów S-VHS Panasonic i JVC z rokiem premiery oraz informacją, czy mają TBC. Zestawienie znajduje się na końcu tekstu, w kolejności chronologicznej.

Lista ułatwia rozpoczęcie poszukiwań, ale przy zakupie znaczenie mają pełne oznaczenie modelu, wersja regionalna, historia serwisowania i próbka obrazu zapisanego z danego egzemplarza. Magnetowid musi też obsługiwać prędkość, ścieżki dźwiękowe i standard, w których wykonano nagranie. Przykładowo deklaracja „odtwarzanie NTSC na telewizorze PAL” może oznaczać sygnał pośredni, którego wybrana karta nie przyjmie. Użytkownicy DigitalFAQ opisują problemy z przechwytywaniem kaset NTSC na magnetowidach PAL. Warto więc ustalić, jaki sygnał urządzenie podaje na wyjściu.

3. Od kasety do przewodu: VHS, S-VHS i S-Video

Wybrany magnetowid trzeba teraz połączyć z dalszą częścią toru. W tym miejscu podobnie brzmiące nazwy łatwo wprowadzają zamieszanie: S-VHS opisuje zapis na taśmie, a S-Video sposób przesyłania obrazu między urządzeniami.

VHS i S-VHS to dwa formaty nagrania. S-VHS pozwala zachować więcej drobnych szczegółów. Porównanie formatów Canadian Conservation Institute podaje około 400 linii rozdzielczości poziomej dla S-VHS wobec około 240 dla VHS. Liczby te opisują zdolność rozróżniania szczegółów, a nie wysokość obrazu w pikselach. Nie oznaczają więc, że VHS powinien być zapisywany jako plik 240p.

Zwykła kaseta VHS odtwarzana w magnetowidzie S-VHS pozostaje nagraniem VHS. Może jednak skorzystać z jego lepszych układów odczytu i korekcji. Z kolei taśma nagrana w S-VHS potrzebuje pełnej obsługi tego formatu; uproszczone odtwarzanie quasi-S-VHS ogranicza rozdzielczość do poziomu VHS.

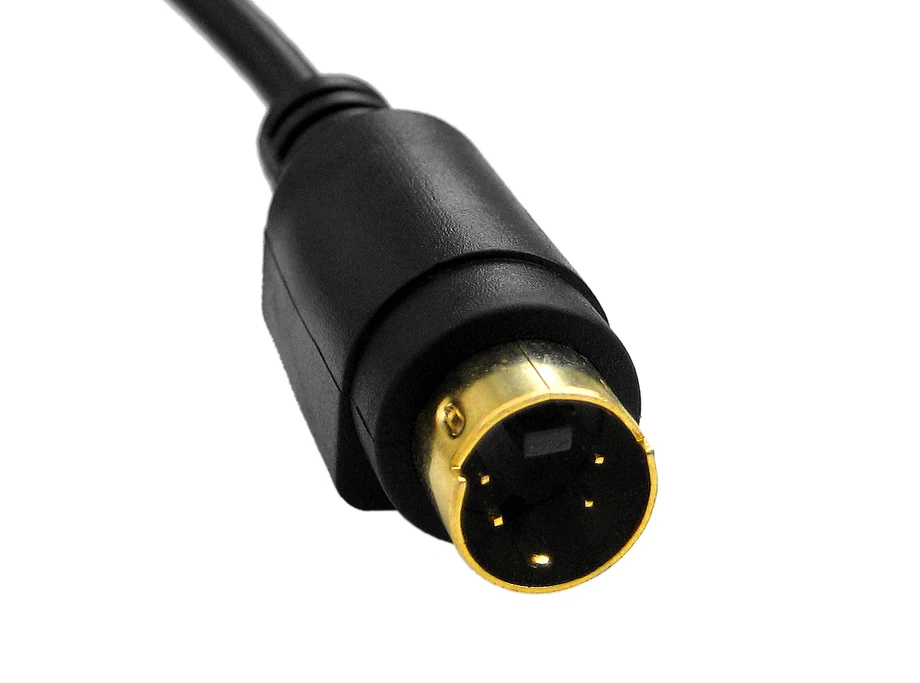

S-Video przesyła jasność i kolor jako dwie oddzielne składowe sygnału, nazywane luminancją i chrominancją. Połączenie composite, czyli kompozytowe, łączy je w jeden sygnał, a kolejne urządzenie musi je ponownie rozdzielić. Jeśli oba urządzenia mają złącza S-Video, zwykle warto zacząć właśnie od tego połączenia. Dotyczy to także zwykłych kaset VHS. Sanlyn i jagabo wyjaśniają w dyskusji o S-Video i composite, jak rozdzielenie jasności i koloru pomaga ograniczyć zakłócenia obrazu. Dźwięk biegnie osobno, bo przewód S-Video go nie przenosi. Composite pozostaje właściwym wyborem, gdy źródło nie ma lepszego wyjścia.

Dobry przewód powinien być sprawny, ekranowany i na tyle krótki, na ile pozwala ustawienie urządzeń. Luźna przejściówka czy wygięty styk we wtyku mogą zaszkodzić jakości bardziej niż wybór jednej z dwóch poprawnie działających kart. Jeżeli poruszenie kablem zmienia zakłócenia, próbę z innym przewodem warto wykonać przed zakupem kolejnego procesora obrazu. O znaczeniu tych drobiazgów przypomina również dyskusja na DigitalFAQ o przygotowaniu toru i przewodach. Sama wysoka cena kabla nie dodaje szczegółów do nagrania.

4. Dlaczego po drodze pojawia się TBC?

Sygnał dotarł przewodem do następnego urządzenia, ale odczyt z taśmy nie przebiega w idealnie równym rytmie. Drobne odchylenia czasowe mogą objawiać się falowaniem pionowych linii, zagięciem górnej części obrazu albo przerwami w przechwytywaniu. Właśnie tutaj przydaje się TBC, czyli korektor podstawy czasu.

Pod jedną nazwą kryją się jednak różne zadania. Najłatwiej je rozróżnić po tym, co ma zostać ustabilizowane:

Niektóre urządzenia łączą te funkcje. Różnice między nimi wyjaśnia poradnik LordSmurfa o korekcji podstawy czasu. Żadne z nich nie zastąpi jednak prawidłowego mechanicznego odczytu taśmy. Stabilny sygnał na wyjściu może też zawierać chwilowo zatrzymany lub powtórzony obraz, dlatego przy ocenie TBC sprawdza się również ruch w zapisanym pliku.

Nagrywarka DVD, która nie nagrywa płyty

Tylko niektóre nagrywarki DVD nadają się do tej roli. Sprawdzone wersje Panasonic DMR-ES10, ES15 czy EH52 wykorzystuje się w trybie passthrough: sygnał przechodzi przez urządzenie i trafia na jego wyjście, bez nagrywania płyty. Zastosowany zestaw układów scalonych, czyli chipset, oraz sposób przetwarzania sygnału mogą wtedy pomóc ograniczyć falowanie krawędzi lub zagięcie górnej części obrazu.

Ta właściwość nie zawsze jest opisana w instrukcji jako osobna funkcja TBC. Wiedza o niej pochodzi także z prób użytkowników i porównań układów, takich jak zestawienie modeli i chipsetów Panasonic na VideoHelp. Dlatego nie wystarczy dowolna nagrywarka tej samej marki.

Takie rozwiązanie określamy jako quasi-TBC, a nie pełnoklatkowy TBC. Nagrywarka może buforować obraz, czyli chwilowo przechowywać go w pamięci, i stabilizować sygnał na wyjściu. Nie staje się jednak przez to odpowiednikiem dedykowanego korektora. LordSmurf opisuje ograniczenia trybu passthrough w ES10/ES15, w tym dodatkowe przetwarzanie i zmiany poziomów sygnału. Porównanie tego samego fragmentu z nagrywarką oraz bez niej pozwala ocenić, czy poprawa przewyższa te niedogodności. Gdy to ona wykonuje korekcję linii, jednym z wariantów do sprawdzenia jest wyłączenie TBC w magnetowidzie.

Synchronizacja pełnej klatki

Przykładami dedykowanych, pełnoklatkowych korektorów są Datavideo TBC-1000 i AVT-8710, omówione również w przywołanym poradniku LordSmurfa. Ich zadaniem jest przekazanie dalszym urządzeniom sygnału o stabilnej synchronizacji.

Przy wyborze wraca zasada znana już z magnetowidów: nazwa modelu pomaga zawęzić poszukiwania, ale o przydatności decydują wersja, stan i działanie konkretnego egzemplarza podczas odtwarzania kasety. Pełnoklatkowy TBC ma zapewnić stabilny sygnał. Szczegóły obrazu i ciągłość ruchu nadal trzeba ocenić w zapisanym pliku.

5. Stabilny obraz to jeszcze nie wszystko: poziomy i proc amp

Po opanowaniu falowania łatwiej zauważyć inny problem: jasna koszula może stać się jednolitą białą plamą, choć na taśmie zachowały się jej fałdy. Sygnał jest stabilny, ale gdzieś po drodze znika część informacji o jasności. Temu właśnie warto przyjrzeć się przed zapisem.

Proc amp, czyli procesor sygnału wideo, pozwala regulować między innymi jasność, kontrast i kolor. Najbardziej przydaje się wtedy, gdy korekcji trzeba dokonać przed urządzeniem, które obcina część zakresu sygnału i gubi przez to szczegóły. Późniejsze przyciemnienie białej plamy da ciemniejszą plamę, lecz nie odtworzy utraconych fałd koszuli.

Znaczenie ma zatem to, na którym etapie regulujemy sygnał. Jeśli nagrywarka DVD obcina szczegóły w światłach, czyli najjaśniejszych partiach obrazu, mikser podłączony za nią otrzyma już zubożony materiał. Z kolei blady podgląd może wynikać wyłącznie ze sposobu wyświetlania obrazu przez program. Analiza zapisanej próbki i pomiar poziomów sygnału pomagają odróżnić te sytuacje.

W starszych rekomendacjach sprzętowych pojawiają się SignVideo PA-100/Studio 1 i Elite Video BVP-4/BVP-4 Plus. Dyskusja na DigitalFAQ o zgodności proc ampów z PAL zawiera jednak rozbieżne relacje. Przed zakupem warto więc potwierdzić obsługę PAL w konkretnej wersji urządzenia.

Nie każdy tor potrzebuje osobnego proc ampa. Jeśli urządzenia zachowują użyteczny zakres sygnału, dodatkowe pokrętła nie muszą przynieść korzyści. Dyskusja o doborze procesora obrazu przybliża możliwości regulacji i różnice w wyposażeniu urządzeń. Własne próby najlepiej zacząć od ustawień neutralnych i zmieniać po jednej rzeczy. Precyzyjne dopasowanie koloru poszczególnych scen może już poczekać na obróbkę kopii roboczej.

6. Karta przechwytująca: gdzie sygnał staje się danymi

Mamy już obraz, który można przekazać do komputera. Karta przechwytująca zamienia go na próbki cyfrowe, czyli liczby opisujące obraz. Dlatego jej rzeczywiste możliwości są ważniejsze niż wygląd podglądu lub napis „HD” na pudełku.

Przy kompletowaniu stanowisk pracy do przechwytywania wideo często rozważa się trzy możliwości: tani grabber USB, czyli niewielkie urządzenie podłączane do portu USB, starszą kartę ATI albo współczesne urządzenie przechwytujące. Każdy z tych wyborów wymaga innych przygotowań, a sam wiek sprzętu niewiele mówi o jakości zapisu.

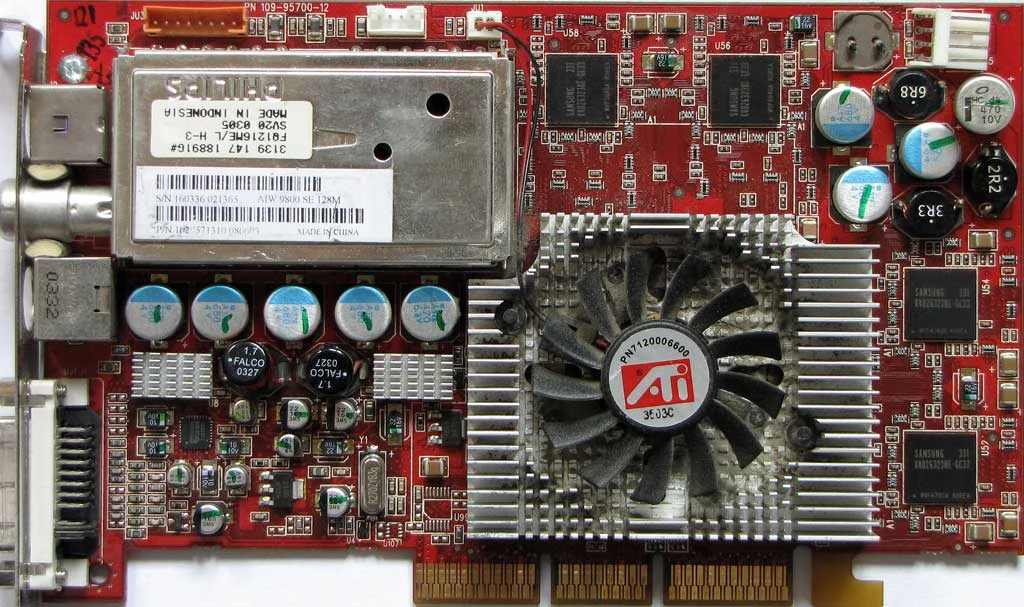

Starsze karty ATI All-in-Wonder pozostają sensownym wyborem do starannie dobranego toru analogowego. Przykładem jest ATI All-in-Wonder Radeon 8500DV. TV Wonder to inna rodzina kart, a oznaczenie „DV” w nazwie 8500DV nie wymusza zapisu analogowego VHS w formacie DV. Zaletą tych kart jest dobrze poznany sposób przechwytywania analogowego wideo. Wymagają jednak odpowiednich sterowników, systemu i dedykowanego okablowania. Na te zależności LordSmurf zwraca uwagę przy doborze starszych modeli ATI.

Tani grabber USB nieznanego producenta kusi prostym podłączeniem, ale może gubić informacje jeszcze przed zapisem. W analizie próbek z Easycap/EZcap LordSmurf wskazuje utratę szczegółów w czerniach oraz zmieniony kolor i kontrast. To powód do ostrożności przy wyborze konkretnego sprzętu. Samo połączenie przez USB nie przekreśla jakości; problemem mogą być konstrukcja urządzenia i przetwarzanie obrazu, którego nie można wyłączyć.

Blackmagic Intensity Pro dobrze pokazuje, dlaczego przy wyborze nowoczesnej karty trzeba sprawdzić jej zachowanie z sygnałem VHS. W dyskusji o analogowym wejściu Intensity Pro użytkownicy opisują czarne klatki, przerwy w dźwięku i zmiany poziomów sygnału. Rozróżniają przy tym bezpośredni zapis analogowego obrazu i przechwytywanie ustabilizowanego sygnału przez HDMI. Obsługa HD czy 4K nie gwarantuje więc dobrych wyników z VHS. Warto też pamiętać, że doświadczenia z jednym modelem nie opisują całej oferty producenta.

Materiał do restauracji najlepiej przygotować w torze, który zachowuje ruch z obu pól obrazu z przeplotem, potrzebny zakres jasności i ciągłość zapisu. Do przeplotu wrócimy w części o formatach plików. Dłuższa próbka ze znanej kasety pozwala ocenić te cechy znacznie lepiej niż specyfikacja na pudełku.

7. Dlaczego starsze komputery do przechwytywania wciąż mają sens

Wybór karty pociąga za sobą wybór komputera, systemu i oprogramowania, z którymi będzie współpracować. Wiele cenionych kart przechwytujących powstało wtedy, gdy standardem był Windows XP. Najlepiej znane konfiguracje opierają się więc na sterownikach i programach z tamtego okresu. Dlatego starsze komputery nadal przydają się na stanowiskach pracy do przechwytywania analogowego wideo.

O powodzeniu decyduje stabilna współpraca wszystkich elementów. Sam Windows XP nie poprawia obrazu, a współczesny system ze sprawdzoną kartą przechwytującą również może zapisać dobry master. W rozmowie o doborze elementów do ATI All-in-Wonder wracają łatwe do przeoczenia szczegóły: dedykowane przewody ze złączami wejściowymi oraz zgodność karty, systemu i sterowników.

Podczas przechwytywania liczą się nieprzerwany zapis danych, obsługa dużych plików i niezawodne działanie przez wiele godzin. Próba zapisu całej kasety powie o tym więcej niż lista parametrów komputera. Zanotowanie konfiguracji ułatwi później powtórzenie udanego przechwycenia. Ponieważ Microsoft zakończył wsparcie Windows XP, komputery z tym systemem najlepiej pozostawić bez połączenia z internetem, a zadania sieciowe wykonywać na urządzeniach z aktualnym oprogramowaniem.

8. Dźwięk ma własną drogę

Opisując obraz, łatwo odsunąć dźwięk na dalszy plan. Tymczasem rodzinne nagranie może być cenne właśnie ze względu na czyjś głos. Sygnał dźwiękowy biegnie osobnymi przewodami, a czasem trafia też do osobnego urządzenia, które zamienia go na dane cyfrowe. Potrzebuje więc równie uważnej kontroli.

W starszych zestawach ATI obraz i dźwięk mogą być przetwarzane przez dwa różne urządzenia. Karta dźwiękowa powinna dobrze nagrywać sygnał z wejścia liniowego: bez zbędnych efektów, zniekształceń i problemów z ustawieniem poziomu nagrywania. Jej sterownik musi też współpracować z systemem i programem przechwytującym.

Właśnie do takiego zastosowania użytkownicy DigitalFAQ polecają kartę Turtle Beach Santa Cruz. LordSmurf uzasadnia ten wybór doświadczeniami z jakością nagrywania. Opisuje między innymi zniekształcenia, słabszy bas i ograniczoną dynamikę w nagraniach uzyskanych z części kart Creative. Rekomendacja dotyczy odpowiednio dobranych zestawów ze starszymi kartami ATI; sama wymiana karty dźwiękowej nie rozwiąże każdego problemu.

Przykładowy tor wygląda wtedy następująco: magnetowid → nagrywarka DVD, np. Panasonic DMR-ES10/ES15/EH52 → ATI All-in-Wonder 8500DV → Turtle Beach Santa Cruz. ATI przekazuje analogowy sygnał dźwiękowy do karty audio, która zamienia go na dane cyfrowe. Taki podział pracy wyjaśnia też Sanlyn w opisie połączeń obrazu i dźwięku w zestawie ATI. Dokładny sposób podłączenia zależy od złączy konkretnej wersji sprzętu.

Odsłuch obu kanałów pomaga wykryć trzaski, przerwy i problemy z odczytem Hi-Fi, których nie zdradzi nawet bardzo czysty obraz. Porównanie ścieżki Hi-Fi ze ścieżką liniową, czyli drugim sposobem zapisu dźwięku na VHS, bywa pomocne w diagnozie. Równie ważne jest ustalenie, czy usterka tkwi w nagraniu, wejściu urządzenia, czy w ustawieniach.

Praktycznym wyborem dla wielu starszych torów jest nieskompresowany zapis PCM: 48 kHz, 16 bitów. Oznacza to 48 tysięcy próbek dźwięku na sekundę w każdym kanale, z każdą próbką opisaną za pomocą 16 bitów. Rzeczywisty zapis 24-bitowy pozwala ustawić niższy poziom nagrywania z większym zapasem względem szumu wynikającego z ograniczonej dokładności zapisu. Nie naprawia jednak przesterowanego wejścia. Samo dopisanie bitów do 16-bitowych próbek także nie dodaje informacji. Zalecenia IASA dotyczące zapisu ścieżki dźwiękowej (PDF, s. 40) opisują zapis 48 kHz/24 bity; przy wyborze ustawień trzeba uwzględnić rzeczywiste możliwości sprzętu.

Pozostaje synchronizacja, czyli zgodność dźwięku z obrazem w czasie. Przetwarzanie obrazu może wprowadzić stałe opóźnienie. Z kolei różnice między zegarami odmierzającymi czas w urządzeniach mogą powodować rozbieżność, która stopniowo narasta. Autor VirtualDub wyjaśnia to w omówieniu synchronizacji podczas zapisu. Porównanie początku, środka i końca nagrania pomaga ustalić, z którym problemem mamy do czynienia. Dobrze nadają się do tego ujęcia mówiącej osoby lub zdarzenia z wyraźnym dźwiękiem. Stałe przesunięcie i narastająca rozbieżność wymagają innych korekt. Odszumianie zostawiamy na później, do pracy na kopii.

9. Do jakiego pliku zapisać ten materiał?

Obraz i dźwięk dotarły do komputera. Teraz trzeba zapisać je w formie odpowiedniej do dalszej pracy. Na tym etapie mały rozmiar pliku nie jest jeszcze najważniejszy: master powinien dawać swobodę restauracji i przygotowania różnych wersji do oglądania.

HuffYUV i Lagarith to kodeki, czyli narzędzia do kodowania i odczytywania danych obrazu. Kompresują obraz bezstratnie: po odczytaniu pliku otrzymujemy te same próbki, które przekazano do kodowania. Warto zwrócić uwagę na granice tego pojęcia. Kodek nie odzyska szczegółów utraconych w nagrywarce ani nie naprawi błędnego odczytu magnetowidu. Pozwoli za to uniknąć kolejnych strat podczas zapisywania pliku.

HuffYUV dobrze sprawdza się na wielu starszych komputerach do przechwytywania. Sanlyn w praktycznym omówieniu kodeków na DigitalFAQ wyjaśnia, dlaczego wybiera go do zapisu YUY2 w czasie rzeczywistym, a Lagarith zostawia do późniejszej obróbki. Alternatywą jest Lagarith, o ile działa płynnie w danym zestawie. Przed wyborem warto wykonać próbę zapisu w czasie rzeczywistym i sprawdzić format przekazywanych próbek. Nawet bezstratny kodek może bowiem otrzymać obraz zmieniony przez wcześniejszą konwersję sposobu zapisu koloru.

Dla PAL typowym punktem wyjścia jest rozdzielczość 720 × 576, 25 klatek z przeplotem na sekundę i format YUY2 4:2:2. Ostatnie oznaczenie opisuje sposób zapisu jasności i koloru. Przez wybór tych parametrów prowadzi poradnik ustawień przechwytywania Sanlyna.

Przeplot oznacza, że każda klatka zawiera dwa pola, czyli półobrazy. W typowym nagraniu wideo razem dają one 50 kolejnych faz ruchu na sekundę, które warto zachować w masterze. Usuwanie przeplotu może poczekać na obróbkę kopii, z uwzględnieniem prawidłowej kolejności pól. Przy rozdzielczości 720 × 576 trzeba także poprawnie uwzględnić proporcje pikseli. Potraktowanie ich automatycznie jako kwadratowych może rozciągnąć lub ścisnąć obraz.

Taki zapis potrzebuje miejsca. Nieskompresowany, 8-bitowy obraz PAL 4:2:2 zajmuje około 74,6 GB na godzinę: 720 × 576 × 2 bajty × 25 × 3600. HuffYUV i Lagarith zmniejszają tę objętość w stopniu zależnym od materiału; mocno zaszumiony obraz kompresuje się gorzej. Przy planowaniu miejsca na dysku trzeba jeszcze uwzględnić dźwięk, kopie bezpieczeństwa i pliki robocze.

W archiwizacji spotyka się również FFV1 w kontenerze Matroska, o którym pisze Library of Congress w omówieniu preferowanych formatów. Kontener to opakowanie pliku, które mieści między innymi obraz i dźwięk; kodek określa sposób zakodowania samych danych. Master można później przekodować do FFV1, sprawdzając czas trwania, synchronizację, format próbek i zgodność danych po odkodowaniu. Nie trzeba więc rezygnować ze sprawdzonego sposobu przechwytywania. Rozszerzenia AVI, MKV czy MP4 wskazują kontener, ale same nie mówią, czy obraz zapisano bezstratnie.

10. A może łatwiej zapisać VHS jako DV?

Przy planowaniu miejsca na dysku DV może wydać się kuszącym skrótem. To znany format, a część urządzeń potrafi przekonwertować sygnał analogowy właśnie na DV. Warto jednak wiedzieć, co ta wygoda oznacza dla materiału przeznaczonego do restauracji.

Konwersja analogowego VHS do konsumenckiego DV25 wprowadza kompresję stratną. Typowy wariant NTSC zapisuje kolor jako 4:1:1, a PAL jako 4:2:0, co wyjaśnia techniczny przewodnik Adama Wilta. Te sposoby zapisu zachowują mniej próbek koloru niż 4:2:2, co ma znaczenie w dalszej obróbce. Różnicy widocznej w obrazie nie da się jednak uczciwie sprowadzić do jednego procentu „straconego koloru” dla wszystkich taśm. Więcej o odmianach tego formatu można przeczytać w opisie rodziny DV przygotowanym przez Library of Congress.

Jeżeli kaseta VHS jest dostępna, jako podstawę restauracji wybralibyśmy poprawny zapis bezstratny. Gdy pozostała tylko kopia DV, to ona staje się materiałem źródłowym. Warto ją zachować. Przekodowanie jej do formatu bezstratnego pozwoli uniknąć kolejnych strat na tym etapie, ale nie cofnie wcześniejszych.

Inaczej wygląda sytuacja z kasetą MiniDV zawierającą oryginalne nagranie DV. Najlepiej przenieść istniejące dane cyfrowe bezpośrednio do komputera. Odtworzenie obrazu przez wyjście analogowe i ponowne przechwycenie wprowadziłyby niepotrzebne przetwarzanie i ryzyko kolejnych strat. Właściwa droga zależy więc od tego, co rzeczywiście zapisano na taśmie.

11. Program, który zapisze to, co otrzyma

Po wyborze formatu pozostaje ustawić program przechwytujący. Jego zadanie wydaje się proste: odebrać obraz i dźwięk, utrzymać ich zgodność w czasie i zapisać plik. W praktyce właśnie domyślne ustawienia mogą niepostrzeżenie zmienić przygotowany wcześniej materiał.

Dla starszych kart dobrym punktem wyjścia jest VirtualDub 1.9.11 w wersji 32-bitowej, polecany przez Sanlyna w poradach dotyczących programu i systemu. Chodzi o sprawdzone połączenie programu, systemu i sterownika. Nie oznacza to, że każda późniejsza wersja musi przechwytywać gorzej.

AmaRecTV może lepiej współpracować z niektórymi urządzeniami przechwytującymi. Z kolei VirtualDub2 oferuje nowsze narzędzia. Jego programista, występujący jako shekh, wyjaśnia w odpowiedzi na pytanie o tryb Capture AVI na Doom9, że funkcja przechwytywania Capture AVI jest w dużej mierze wspólna z klasycznym VirtualDub. Wybór programu najlepiej oprzeć na dłuższej próbie własnego zestawu.

Przy konfiguracji przydaje się omówiony wcześniej poradnik ustawień Sanlyna: łączy wybór standardu nagrania, formatu obrazu, kodeka i źródła dźwięku z ustawieniami synchronizacji. Podczas zapisu warto obserwować liczniki klatek utraconych oraz wstawionych. Wynik „zero zgubionych klatek” jest dobrą wiadomością, ale nie kończy kontroli: powtórzenie obrazu mogło powstać wcześniej albo zostać wstawione dla zachowania synchronizacji.

Dyskusja o odczytywaniu dzienników zapisu, czyli logów AmaRecTV pokazuje, dlaczego sam licznik nie wystarcza. Usuwanie powtórzonych klatek bez rozpoznania przyczyny może skrócić obraz względem dźwięku.

Program do montażu lub transmisji na żywo także może przechwytywać obraz, lecz jego ustawienia domyślne bywają nastawione na zmianę rozdzielczości, usuwanie przeplotu czy kompresję stratną. Przed użyciem takiego programu do zapisu mastera trzeba sprawdzić, jak przetwarza materiał. Do AviSynth, Premiere Pro i Topaz wrócimy w kolejnych poradnikach, gdy przejdziemy od pozyskania nagrania do jego obróbki.

12. Cała droga obrazu i dźwięku na jednym schemacie

Znamy już poszczególne elementy. Teraz łatwiej połączyć je w całość i zobaczyć, dlaczego obraz oraz dźwięk nie muszą przechodzić przez dokładnie te same urządzenia. Diagram pokazuje przykładową konfigurację. Poniżej obu ścieżek znajdują się wspólny zapis i dalsze etapy pracy z plikiem.

Nazwy powtarzające się po obu stronach oznaczają, że obraz i dźwięk przechodzą przez te same urządzenia, ale innymi połączeniami. W tym przykładzie dźwięk trafia przez nagrywarkę DVD oraz połączenie audio ATI do Santa Cruz, omijając synchronizator klatek. Samo przejście przez nagrywarkę nie gwarantuje jeszcze synchronizacji obrazu i dźwięku w całym zestawie.

Wymienione modele ilustrują funkcje urządzeń, a ich dobór zależy od nagrania. ES10, ES15 i EH52 nie muszą zachowywać się identycznie. Jeżeli korekcję linii wykonuje nagrywarka, jednym z wariantów do porównania jest wyłączenie TBC w magnetowidzie. Zanotowanie połączeń i ustawień ułatwia późniejszy powrót do udanej konfiguracji.

13. Kiedy plik można uznać za dobry materiał źródłowy?

Taśma dobiegła końca, a plik jest już na dysku. To ważny moment, ale samo zakończenie zapisu nie przesądza o jego jakości. Nagranie trzeba jeszcze obejrzeć i odsłuchać. Zanim zaczniemy restaurację, warto upewnić się, że materiał źródłowy jest kompletny i nie wymaga ponownego przechwycenia.

Kontrola obejmuje sześć rzeczy:

1. Ruch. Przegląd kolejnych pól lub kopii testowej z prawidłowo usuniętym przeplotem pomaga wykryć brakujące fazy ruchu, powtórzenia i błędną kolejność pól.
2. Ciągłość zapisu. Raport programu warto zestawić z nagraniem, zwłaszcza z jego początkiem, miejscami cięć i przerwami sygnału. Właśnie tam często pojawiają się problemy, które mogą umknąć podczas oglądania spokojnej sceny.
3. Jasne i ciemne partie. Porównanie scen o różnej jasności pomaga sprawdzić, czy zapis zachował szczegóły i czy wzmocnienie sygnału nie zmieniało się w niezamierzony sposób.
4. Dźwięk. Odsłuch obu kanałów i sprawdzenie synchronizacji na początku, w środku oraz pod koniec nagrania pokazują więcej niż krótka próbka.
5. Kompletność. Master powinien zawierać całe oczekiwane nagranie i dawać się poprawnie odczytać od początku do końca.
6. Kopie i opis. Identyfikator kasety, ustawienia oraz opis połączeń pozwalają odtworzyć warunki pracy. Rezultat warto zabezpieczyć kopiami na oddzielnych nośnikach. Ich zgodność z oryginalnym plikiem można sprawdzić za pomocą sum kontrolnych, czyli cyfrowych identyfikatorów zawartości.

Przy pomiarze jasności pojawią się liczby 16-235. To nominalny zakres luminancji w 8-bitowym zapisie o ograniczonym zakresie sygnału, określanym jako video range: 16 odpowiada poziomowi czerni, a 235 poziomowi bieli. Techniczny kontekst omawiają zalecenia IASA dotyczące zakresu sygnału wideo (PDF, s. 16). Nie oznacza to, że podczas przechwytywania trzeba automatycznie obciąć wszystkie wartości poza tym przedziałem. Najpierw warto ustalić, jakie informacje urządzenie rzeczywiście zachowuje i jak pokazuje je program. Docelowe poziomy można dobrać później, mając pełniejszy materiał do pracy.

Jeżeli kontrola ujawni problem, znajomość opisanej wcześniej drogi sygnału ułatwi znalezienie przyczyny. Można wrócić do właściwego etapu, zmienić jedno ustawienie lub urządzenie i porównać wyniki. Dopiero po takim sprawdzeniu master staje się punktem odniesienia dla restauracji.

14. Inna droga: RF, Domesday Duplicator i VHS-Decode

Przeszliśmy klasyczną drogę od wyjścia wideo magnetowidu do pliku. Warto na koniec poznać podejście, w którym sygnał pobiera się wcześniej, jeszcze z układów elektronicznych odczytujących taśmę. Chodzi o RF, czyli sygnał wysokiej częstotliwości, z którego obraz będzie dopiero odtwarzany przez oprogramowanie.

Domesday Duplicator jest urządzeniem do zapisu RF, pierwotnie rozwijanym z myślą o LaserDisc. VHS-Decode to oprogramowanie, które dekoduje odpowiednio przechwycony sygnał z taśmy. Sprzęt pozyskuje dane, a program przejmuje dużą część pracy wykonywanej w klasycznym torze przez elektronikę magnetowidu.

Najciekawszą korzyścią jest możliwość ponownego dekodowania pliku RF bez kolejnego odtwarzania kasety. Gdy oprogramowanie zostanie ulepszone, można wrócić do tych samych danych. Sprawny mechanizm, głowice i tracking nadal pozostają ważne: program potrzebuje poprawnie odczytanego sygnału. Dokumentacja rozwoju VHS-Decode z 2026 r. opisuje dalsze prace nad graficzną obsługą programu, zgodnością z macOS oraz eksportem plików.

Oprócz Duplicatora istnieją rozwiązania oparte na układach CX oraz sprzęcie MISRC, przedstawione w przewodniku po sprzęcie i organizacji pracy z VHS-Decode. Wybór zależy między innymi od liczby sygnałów, które trzeba zarejestrować. VHS ma osobne sygnały RF obrazu i dźwięku Hi-Fi, natomiast dźwięk ze ścieżki liniowej przechwytuje się oddzielnie. Trzeba też zaplanować ich synchronizację. Chodzi tu o sygnał pobierany z elektroniki odczytu, a nie z antenowego wyjścia magnetowidu.

To obiecujący kierunek, a jego rezultaty warto porównywać z klasycznym przechwytywaniem na tym samym materiale. Jeśli jednak sprawdzony tor jest już dostępny, nie odkładalibyśmy zabezpieczenia ważnego nagrania w oczekiwaniu na kolejną wersję narzędzi. Opis RF w tym poradniku służy poznaniu alternatywnej techniki; nie jest deklaracją jej dostępności w naszej ofercie.

15. Od dobrego odczytu do filmu, który znów można oglądać

Na początku była kaseta. Na końcu tego etapu mamy sprawdzony materiał źródłowy, do którego można wracać bez ponownego odtwarzania taśmy. O jego jakości zdecydowały przede wszystkim prawidłowy odczyt, stabilność sygnału, zachowanie informacji i kontrola pliku.

Budowę własnego toru warto zacząć od sprawnego magnetowidu dobranego do nagrania, potrzebnej korekcji czasowej i niezawodnego zapisu bezstratnego. Dodatkowy procesor ma sens wtedy, gdy wiadomo, jaki problem ma rozwiązać. Zachowany bez zmian master pozostawia swobodę późniejszych decyzji, od usuwania przeplotu po pracę z kolorem i dźwiękiem.

Przy dużym archiwum poznawanie sprzętu i wykonywanie prób może być częścią satysfakcjonującego projektu. Jeśli do przegrania jest kilka rodzinnych kaset, często wygodniej powierzyć tę pracę pracowni, która potrafi wyjaśnić swoje decyzje i pokazać rezultat.

Nasza usługa za 70 zł za kasetę obejmuje podstawową korektę obrazu, podstawową korektę natężenia dźwięku i zapis do pliku MP4 z obrazem zakodowanym w AVC/H.264. Wariant za 200 zł za kasetę obejmuje pełną restaurację obrazu z wykorzystaniem indywidualnie dobranych filtrów AviSynth oraz poprawę dźwięku. Cena nie zależy od długości nagrania; przy większych zamówieniach możliwe są zniżki. Przekazanie bezstratnego mastera do własnego archiwum można uzgodnić osobno. Standardowo oddajemy gotowy film w pliku MP4.

Efekty można obejrzeć w porównaniu przed i po, a dalsze etapy poznać w opisie procesu restauracji. Szczegóły zlecenia chętnie omówimy podczas kontaktu z pracownią lub telefonicznie: +48 505 191 160. Przyjmujemy kasety z całej Polski. Termin odbioru osobistego pod Warszawą ustalamy wcześniej.

W kolejnych poradnikach przyjrzymy się bliżej poszczególnym decyzjom opisanym tutaj, a potem przejdziemy do restauracji. Dobrze odczytana taśma i sprawdzony plik będą dla niej najlepszą podstawą.
